Подбор производительности деревообрабатывающего пылеуловителя с учетом требований к воздухообмену и безопасности в цехе

Начните с фактической потребности каждой машины в воздухе

Пылеуловитель правильно подобран по производительности, когда он улавливает пыль у каждого источника на оборудовании, транспортирует материал по воздуховодам без оседания, надлежащим образом фильтрует удаляемый воздух и продолжает выполнять эти функции при работе цеха в запланированном режиме. Пылеуловитель, выбранный только по указанной в каталоге производительности по воздуху, может выглядеть достаточным на бумаге, но при этом оставлять пыль на полу, создавать запылённость рабочей зоны, обеспечивать слабый отсос от оборудования или приводить к засорению воздуховодов в коленах и ответвлениях.

Для руководителей по качеству и безопасности первым решением является определение того, должен ли пылеуловитель обслуживать одну машину за раз, определённую группу машин или производственный участок, где одновременно могут выполняться несколько процессов. От ответа зависит практически каждый последующий расчёт. Суммирование значений расхода воздуха, указанных для всех машин в здании, обычно даёт избыточный результат; предположение, что будет работать только одна машина, может быть столь же небезопасным, если изменится организация работ или операторы обойдут блокировку.

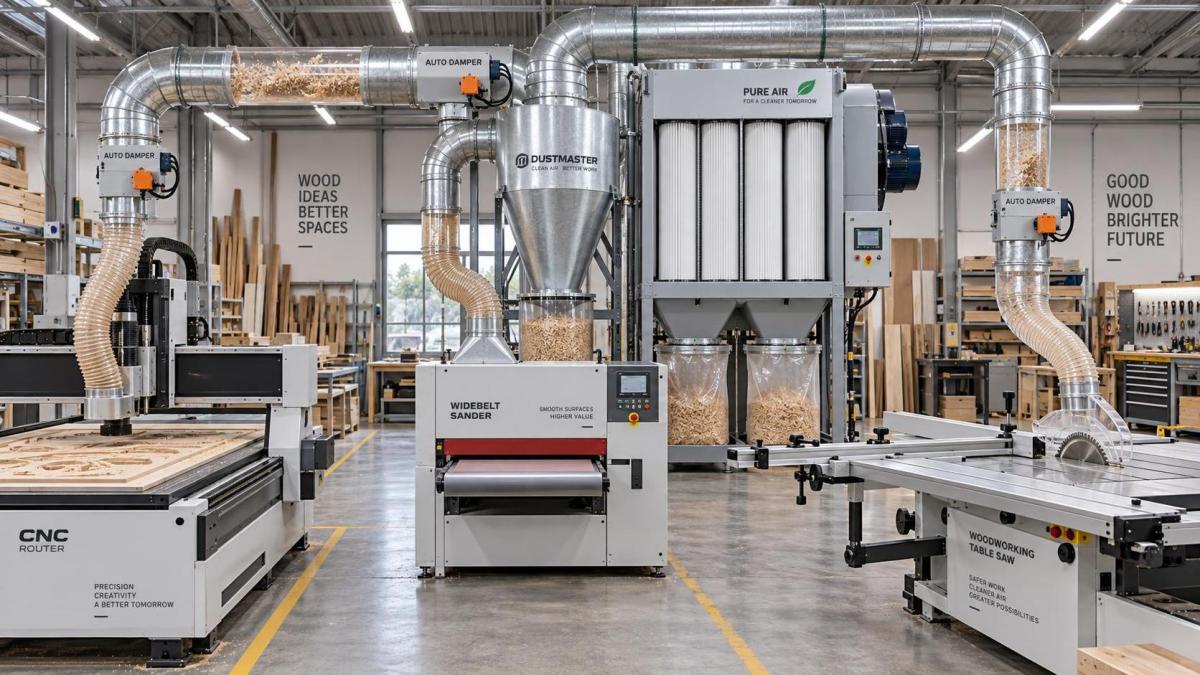

Рабочее целевое значение расхода воздуха должно основываться на оборудовании, подключённом в условиях наибольшей вероятной рабочей нагрузки. Это может быть одновременная работа форматно-раскроечного станка и кромкошлифовального станка, нескольких станций ЧПУ по производственному графику или центральной системы, обслуживающей линию с автоматической последовательностью операций. Оно должно отражать фактический план работы, а не неформальное предположение, что пользователи будут помнить о закрытии шиберных заслонок.

Рассчитывайте расход воздуха на основе потребности оборудования

Каждому деревообрабатывающему станку необходимо достаточное движение воздуха в его вытяжном кожухе, чтобы удалять стружку и мелкую пыль из зоны резания. Требуемый объём зависит от конструкции станка, размера проёма кожуха, объёма стружки и обрабатываемого материала. Широколенточный шлифовальный станок, например, образует большой объём мелкой пыли и часто требует значительной вытяжной производительности. Фуговальный или рейсмусовый станок может образовывать более тяжёлую стружку, для которой необходимы как надёжная транспортная скорость, так и достаточный объём воздуха. Фрезерование на ЧПУ создаёт другую проблему: мелкая пыль может выходить вокруг инструмента при плохо спроектированной пылезащитной юбке, даже если центральный пылеуловитель имеет большую производительность.

Руководства по эксплуатации станков и спецификации вытяжных кожухов должны быть отправной точкой при их наличии. Зафиксируйте рекомендуемый расход воздуха, диаметр патрубка, количество патрубков и то, относится ли указанное требование к одному патрубку или ко всем одновременно работающим патрубкам. Станок с двумя вытяжными патрубками часто обслуживается недостаточно, если оба подключены к ответвлению недостаточного размера либо один патрубок заглушён без подтверждения того, что кожух по-прежнему эффективно улавливает пыль.

Для системы с одновременным использованием рассчитайте проектный расход воздуха, суммируя требуемый расход для каждой машины, которая должна работать одновременно. Затем проанализируйте последовательность работы. Если обрабатывающий центр, пила и шлифовальная станция могут работать одновременно в ходе нормального производства, их потребность должна быть учтена в проектном режиме. Если оборудование действительно заблокировано таким образом, что из нескольких станций может работать только одна, пылеуловитель можно подобрать для этой контролируемой комбинации, а не по сумме всех подключённых машин.

Шиберные заслонки могут уменьшать ненужный расход воздуха только тогда, когда они постоянно закрываются, за ними чётко закреплена ответственность и они совместимы с выполняемыми работами. Ручные заслонки в загруженных цехах часто менее надёжны, поскольку зависят от действий оператора. Автоматические заслонки, связанные с управлением станками, дают более обоснованную основу для предположений о коэффициенте одновременности при условии, что определены последовательность их открытия, положение при отказе и ответственность за техническое обслуживание.

• Составьте перечень всех машин, их пылевых патрубков и документированных требований к расходу воздуха.
• Определите, какие машины могут работать одновременно при нормальном и пиковом производстве.
• Включите вторичные источники, такие как столы с нисходящим потоком воздуха, подключения для уборки пола, вентиляционные патрубки бункеров или шлифовальные кабины, если они подключены к той же системе.
• Отделите будущее расширение от текущей потребности, затем решите, будет ли резерв производительности предусмотрен сейчас или добавлен позже посредством планового расширения системы.

Распространённая ошибка — считать большой магистральный воздуховод доказательством наличия достаточного расхода воздуха. Диаметр воздуховода влияет на сопротивление и скорость транспортирования, но не создаёт объём воздуха. Вентилятор, состояние фильтра, потери в воздуховодах и открытые ответвления определяют фактически подаваемый к машине расход воздуха.

Одного расхода воздуха недостаточно для подбора пылеуловителя

После определения требуемого объёма систему необходимо оценить по статическому давлению. Статическое давление — это сопротивление, которое вентилятор должен преодолеть, чтобы перемещать требуемый воздух через кожухи, ответвления, фасонные элементы, магистральный воздуховод, сепаратор, фильтрующий материал и путь выброса. Производительность вентилятора изменяется по мере роста сопротивления. Пылеуловитель может рекламироваться с высоким значением расхода воздуха при свободном всасывании, но подавать значительно меньше после подключения к реальной сети воздуховодов и фильтру с накопившейся пылью.

Проектный расчёт должен выполняться для наиболее требовательного пути движения воздуха: обычно это маршрут от пылеуловителя до машины или группы машин, сочетающий наибольшие потери с требуемым в этой точке расходом воздуха. Этот путь может включать ограничивающий поток кожух, гибкий шланг недостаточного размера, несколько колен, длинное ответвление, сепаратор и фильтр, сопротивление которого увеличивается в процессе эксплуатации. Это не всегда физически наиболее удалённая машина. Близко расположенный шлифовальный станок с ограничивающей схемой всасывания может создавать большее сопротивление, чем более удалённый рейсмусовый станок на прямом участке воздуховода.

Каждый компонент имеет значение. Длинные участки гофрированного гибкого шланга, колена малого радиуса, резкие переходы, плохо спроектированные Y-образные ответвления и частично закрытые шиберные заслонки могут потреблять непропорционально большую долю доступного давления вентилятора. Гибкий шланг полезен для виброизоляции и коротких соединений со станками, но он не должен незаметно становиться основной системой воздуховодов. Если длинное гибкое соединение неизбежно, его следует явно учитывать в расчёте давления.

Состояние фильтра также должно учитываться при подборе. Чистый фильтр и фильтр с обычной пылевой нагрузкой имеют разный перепад давления. Системы, приемлемые сразу после очистки, могут стать предельными до следующего интервала технического обслуживания. Если производство не может допустить ухудшения всасывания, конструкция должна обеспечивать достаточное давление вентилятора при ожидаемом рабочем сопротивлении фильтра, а также предусматривать способ очистки, поддерживающий фильтр в предусмотренном диапазоне.

Поэтому характеристическая кривая вентилятора полезнее, чем единое заявленное значение расхода воздуха. Убедитесь, что выбранный вентилятор способен обеспечить расчётный объём воздуха при расчётном общем статическом давлении. Эта проверка должна учитывать фактическую конфигурацию вентилятора, номинальную мощность двигателя, конструкцию рабочего колеса и предполагаемое электропитание. Изменение воздуховодов, добавление фильтра тонкой очистки или установка циклонного сепаратора после первоначального выбора могут настолько сместить рабочую точку, что производительность пылеулавливания существенно снизится.

Разделяйте транспортную скорость и улавливание кожухом

Часто смешиваются два вопроса, связанных с расходом воздуха: будет ли кожух улавливать пыль и будет ли воздуховод транспортировать её к пылеуловителю? Оба условия должны быть выполнены, но это не один и тот же расчёт.

На станке расход воздуха должен быть достаточным, чтобы втянуть пыль в кожух до её рассеивания по цеху. На этот результат влияют геометрия кожуха, качество ограждения и расположение источника. Открытая операция шлифования может требовать иного подхода к контролю, чем патрубок хорошо закрытого станка. Увеличение мощности вентилятора не позволит полностью компенсировать кожух, оставляющий зону образования пыли открытой.

Внутри воздуховода воздух должен двигаться достаточно быстро, чтобы удерживать древесную стружку и пыль во взвешенном состоянии. Если скорость падает слишком низко, материал может оседать на горизонтальных участках, накапливаться в коленах и вызывать повторяющиеся засоры. Если диаметр воздуховода увеличивается без пересмотра расхода воздуха, скорость снижается. Если слишком много ответвлений остаётся открытыми, доступный для каждой работающей машины воздух также может опуститься ниже требуемого уровня улавливания.

Именно поэтому совет «чем больше воздуховод, тем лучше» является неполным. Более крупная магистраль может уменьшить сопротивление и обеспечить более высокий суммарный расход воздуха, но она должна соответствовать рабочему объёму системы. Аналогично, очень малый воздуховод может создавать высокую скорость, но при этом не обеспечивать кожух станка необходимым объёмом воздуха. Подходящий диаметр определяется как заданным расходом воздуха, так и необходимостью надёжного транспортирования материала.

Фильтрация — это решение по воздействию на рабочем месте и управлению процессом

Производительность пылеуловителя не следует оценивать только по объёму видимой пыли, поступающей в бункер. Мелкая древесная пыль может оставаться в воздухе ещё долго после улавливания стружки, а система с утечками через уплотнения, повреждённым фильтрующим материалом или недостаточно очищенным воздухом, возвращаемым в рабочую зону, может свести на нет цель вытяжки.

Выбор фильтрации зависит от того, возвращается ли воздух в помещение или выбрасывается наружу, от обрабатываемых пород древесины и покрытий, условий уборки в цехе и применимых местных требований. Рециркуляция воздуха обычно требует более пристального внимания к целостности фильтра, характеристикам фильтрующего материала, герметичности прокладок, эффективности очистки и дисциплине технического обслуживания. Заявленной эффективности фильтра самой по себе недостаточно; байпасные утечки, порванные рукавные фильтры или картриджи, низкая эффективность импульсной очистки и перегруженный фильтрующий материал могут влиять на фактические условия в цехе.

Для команд по безопасности и качеству индикатор дифференциального давления часто является одним из наиболее практичных средств контроля. Он даёт повторяемый сигнал о загрязнении фильтров или изменении эффективности очистки. Его следует использовать вместе с документированной процедурой реагирования: осмотром, очисткой, заменой или расследованием неожиданного изменения давления. Очень низкое показание также может требовать внимания, если оно указывает на повреждённый фильтр, открытую сервисную дверцу или другую потерю сопротивления системы.

Контроль мелкой пыли также влияет на качество продукции. Осевшая пыль может мешать подготовке к нанесению покрытий, загрязнять зоны сборки, закрывать защитные ограждения станков и увеличивать время уборки. Эти последствия могут проявиться до того, как измерения содержания пыли в воздухе или жалобы сотрудников покажут ухудшение работы вытяжки.

Проектируйте с учётом риска горючей пыли, а не только чистоты

Древесная пыль может создавать опасность, связанную с горючей пылью, когда мелкие частицы накапливаются, переходят во взвешенное состояние и при соответствующих условиях встречаются с источником воспламенения. Поэтому систему пылеулавливания следует рассматривать как часть более широкой оценки рисков пожара и взрыва на объекте, а не как вспомогательное средство уборки.

Требуемые меры контроля различаются в зависимости от материала, процесса, местных норм, расположения оборудования и того, установлен ли пылеуловитель внутри или снаружи помещения. Оценка может потребовать рассмотрения контроля источников воспламенения, заземления и уравнивания потенциалов, обнаружения или подавления искр там, где это необходимо, взрывозащиты, изоляции между подключённым оборудованием, безопасных схем выброса и аварийного реагирования. Применимые юридические и технические требования зависят от юрисдикции, поэтому проект следует проверять на соответствие стандартам и требованиям уполномоченных органов, действующим в месте установки.

Одно из заблуждений состоит в том, что пылеуловитель, установленный вне основной рабочей зоны, автоматически устраняет опасность. Наружное размещение может изменить степень воздействия на людей и внутренние помещения здания, но не устраняет риски в воздуховодах, бункерах, фильтрах, точках выброса или подключённом оборудовании. Другое заблуждение — что чистый цех не имеет пылевой опасности. Скрытые скопления над потолками, на конструктивных элементах, внутри воздуховодов и вокруг пылеуловителей могут быть более значимыми, чем пыль, видимая рядом со станком.

Надёжная программа проверок не ограничивается бункером пылеуловителя. Она включает проверку соединений воздуховодов, сервисных дверец, гибких соединителей, шиберных заслонок, корпусов фильтров, уплотнений контейнеров для пыли, вибрации вентилятора, необычного шума и признаков оседания материала в ответвлениях. Результаты проверок должны использоваться для корректировки плана по расходу воздуха и техническому обслуживанию. Например, повторяющееся накопление стружки является сигналом о работе системы, а не просто проблемой уборки.

Предусматривайте расширение без необоснованного завышения размеров

Будущая производительность заслуживает внимания, особенно если цех планирует добавить фрезерный станок с ЧПУ, шлифовальное оборудование или ещё одну производственную ячейку. Однако выбор чрезмерно крупного пылеуловителя без стратегии воздуховодов и эксплуатации может создать условия низкой скорости, когда активна только часть системы. Лучший подход — определить вероятные дополнения, при необходимости зарезервировать физическое пространство и точки подключения, а также установить, могут ли вентилятор, магистральные воздуховоды, площадь фильтрации и электрическая инфраструктура поддержать определённый этап расширения.

Регулирование вентилятора с переменной скоростью может помочь центральной системе реагировать на изменяющийся спрос, но его необходимо наладить с учётом минимальных и максимальных пределов расхода воздуха. Снижение скорости вентилятора для экономии энергии полезно только тогда, когда активные ответвления по-прежнему получают достаточный расход для улавливания, а скорости в воздуховодах остаются подходящими для транспортируемого материала. Средства управления должны отражать измеренное поведение системы, а не только нагрузку двигателя.

Пусконаладка должна включать проверку расхода воздуха на типовых станках, подтверждение работы шиберных заслонок и блокировок, проверку на утечки и фиксацию базового статического или дифференциального давления. Эти значения дают персоналу по безопасности и качеству точку отсчёта для будущего поиска неисправностей. Без базового уровня постепенное снижение эффективности вытяжки может остаться незамеченным до тех пор, пока пыль не начнёт выходить у станка или условия производства уже не ухудшатся.

Наиболее обоснованное решение по подбору объединяет четыре элемента: машины, которые будут работать одновременно, необходимый каждому источнику расход воздуха, потери давления, создаваемые фактической системой воздуховодов и фильтрации, а также меры безопасности, требуемые для материала и места установки. Когда эти элементы документированы до заказа оборудования, пылеуловитель для деревообработки становится проверяемой частью управления цехом, а не большим вентилятором, от которого ожидают решения всех проблем с пылью.
